Pengukuran Tegangan Wajib Pada Laptop

Melalui Jack Adaptor atau battery tegangan 19 V terdistribusi kedalam motherboard laptop,

Titik Ukur Tegangan 19 Volt Pada Laptop

1. ADP Jack,/ ADP Cable

2. Power Resistor (VIN 19V)

3. Kapasitor Bipolar pada VCC Core

Untuk mempercepat pengukuran, Lakukan pengukuran 19 V pada Jack Power dan Power Resistornya saja. Karena jika 19 V hadir pada PR (Power resistor ), dapat dipastikan di komponen lainnya pasti terdapat 19 V. Terkecuali pada kasus protect switch, pengukuran bisa dilakukan di titik setiap komponen 19 V.

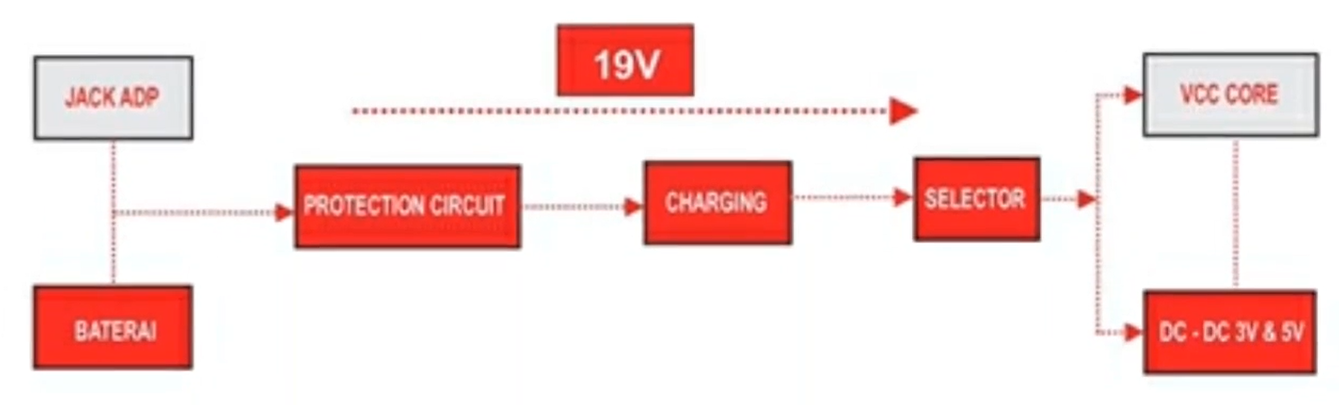

Berikut adalah gambaran distribusi tegangan 19 Volt.

2. Titik Ukur Tegangan 3 V dan 5 V Pada Laptop
